Повернення оливи в теплових насосах (SPLIT і FULL SPLIT: причини, ризики та технічні рішення

Вступ

Повернення нафти до теплові насоси є важливим аспектом безпечної експлуатації холодильних систем (SPLIT і FULL SPLITНа практиці циркуляція оливи залежить від правильного проектування установки,  швидкістю холодоагенту та конфігурацією маршрутів.

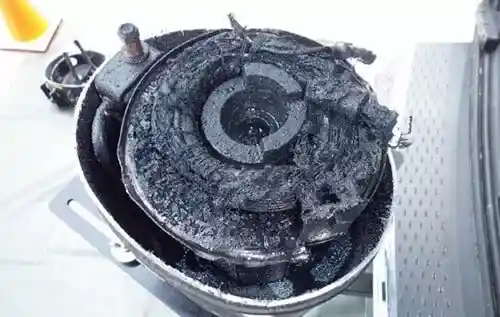

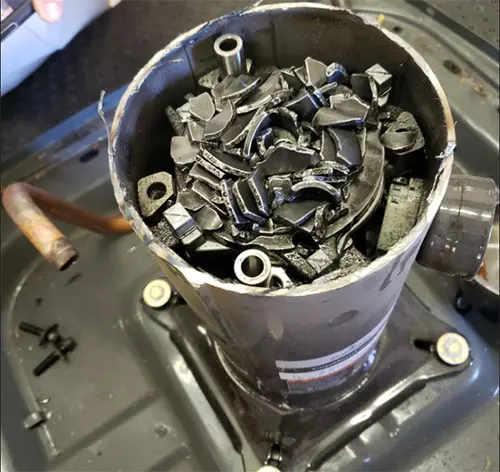

Якщо повернення оливи не забезпечено, можуть виникнути втрати ефективності, шум, захисні зупинки та вихід з ладу компресора. З цієї причини контроль циркуляції оливи в холодильному контурі є критично важливим з етапу проектування.

Важливість циркуляції оливи в системі

Олива діє як мастило для компресора та частково циркулює разом з холодоагентом. У нормальному режимі роботи вона повинна постійно повертатися в картер.

Проблеми виникають, коли повернення оливи в теплових насосах порушується, що призводить до:

• прискорений знос компресора
• зниження енергоефективності
• ненормальні механічні шуми
• зупинки безпеки

Механізм транспортування нафти

У сучасних холодильних системах ГФВ/ГФО, олія частково змішується та захоплюється у вигляді дрібного туману в контурі.

На це явище впливають:

• розчинення олії в холодоагенті
• захоплення аерозолю
• розділення в зонах низького тиску

Під час запуску виникають тимчасові явища:

• раптове падіння тиску в картері
• кипіння розчиненого холодоагенту
• утворення газомасляної емульсії
• виникнення явища «спінювання олії»

Ці ефекти безпосередньо впливають повернення оливи в теплових насосах.

СПЛІТ та ПОВНИЙ СПЛІТ системи

Конфігурація установки має значний вплив на циркуляцію нафти.

(SPLIT

• компресор, розташований зовні
• внутрішній конденсатор
• повернення оливи залежить від нагнітального трубопроводу

FULL SPLIT

• внутрішній компресор
• зовнішній вигляд випарника
• підвищений ризик накопичення у всмоктувальній лінії

В обох випадках правильна циркуляція оливи залежить від гідродинамічного балансу системи.

Швидкість холодоагенту

Критичним фактором для транспортування нафти є швидкість газу в трубопроводах.

Орієнтовні значення:

• < 2,5 м/с → відшарування олії, високий ризик
• ~5 м/с → мінімальний поріг для стабільного перенесення
• 8–9 м/с → критичний режим у вертикальних колонах

• 20 м/с → втрати тиску та шум

Коли швидкість падає нижче мінімального порогу, повернення оливи в теплових насосах стає нестабільним.

Вплив перепадів рівнів

Вертикальні шляхи безпосередньо впливають на поведінку оливи в системі.

• ΔH > 3 м → ризик поступового накопичення
• ΔH > 7,5 м → розрив масляної плівки
• обов'язково: сифони для оливи через регулярні проміжки часу

Без цих заходів неможливо гарантувати правильну циркуляцію оливи.

Сифони та елементи керування

Сифони використовуються для стабілізації потоку у вертикальних колонах.

Головні ролі:

• запобігання накопиченню олії
• підтримка контрольованого транспорту
• зменшення ризику гідравлічного блокування

Ці елементи є важливими для підтримки стабільності в повернення оливи в теплових насосах.

Робота зі змінним навантаженням

У режимі часткового навантаження витрата холодоагенту зменшується, що зменшує швидкість у трубах.

Приклад:

• 100% навантаження → ~6 м/с ✔
• 50% навантаження → ~3 м/с ✖

За цих умов транспортування оливи стає недостатнім, і частина оливи залишається у випарнику або в трубах.

тимчасові проблеми

Нестабільність часто виникає під час запуску та зупинки:

• піноутворення в картері
• недостатнє постачання випарника
• відключення при низькому тиску
• ризик механічного удару компресора

Ці явища безпосередньо пов'язані з циркуляцією оливи в контурі.

Рекомендації щодо дизайну (ІНША ГРУПА)

Для забезпечення стабільної та коректної роботи повернення оливи в теплових насосах, рекомендується:

• підтримка швидкості ≥ 5 м/с
• ухил труби ≥ 12 мм/м
• уникаючи ділянок застою
• встановлення сифонів на відстані 3–7,5 м
• обмеження перепадів рівнів
• оптимізація частих запусків

Висновок

Правильна циркуляція оливи в холодильних системах є важливою для надійності системи. Повернення оливи в теплових насосах залежить від конструкції труб, швидкості холодоагенту та дотримання правил монтажу.

Правильне проектування знижує ризик виходу з ладу компресора та забезпечує довготривалу стабільну роботу.
