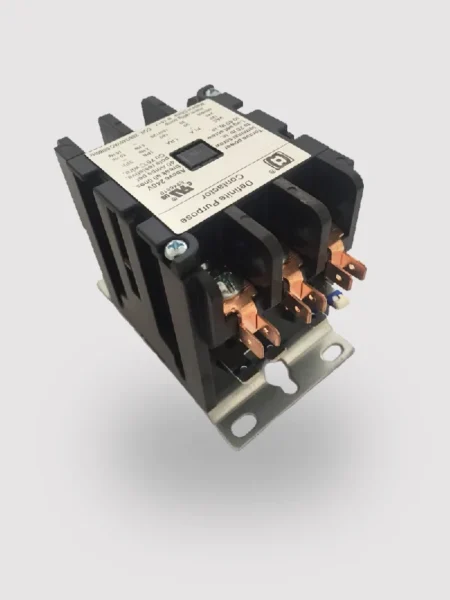

CContactor CJX93P50A pentru compresor pompă de căldură

Acest Contactor CJX93P50А cutensiunea de lucru 230V/AC3 50Hz este proiectat pentru un curent nominal de 50A. Când se aplică tensiune pe bobina de comandă, contactorul se comută, închidând contactele principale. Este important de menționat că tensiunea în circuitul de comandă trebuie să fie de 230V. Acest contactor este potrivit pentru pornirea compresoarelor pompe de căldură cu viteză fixă. De asemenea, poate fi utilizat ca întrerupător pentru echipamente periferice de putere mare, precum pompe de circulație, rezistențe electrice și alte echipamente.

Contactor CJX93P50A pentru compresor. Tabel de conversie a caracteristicilor nominale

Tensiune de lucru	Curent nominal			Putere
Contactor CJX93P50А	AC-1	AC-3	AC-4	AC-3
220/230 V, 50 Hz	50 A	32 A	32 A	7,5 kW
380/400 V, 50 Hz	–	32 A	32 A	15 kW
660/690 V, 50 Hz	–	22 A	22 A	18,5 kW

Caracteristici nominale în funcție de sarcină

Încărcarea conectată și tensiunea de alimentare influențează direct caracteristicile nominale ale contactorului. De exemplu, curentul nominal de 50A, indicat pe carcasă și în denumirea dispozitivului, se referă la utilizarea standard — controlul motoarelor electrice cu alimentare trifazică de 380V în categoria AC-3.

Categoriile de sarcină

Acest Contactor CJX93P50A pentru compresor pompă de căldură este proiectat pentru o sarcină standard de 22 kW. Pentru aplicații mai puțin solicitante, cum ar fi becurile incandescente sau rezistențele electrice (TЭН-uri), cea mai potrivită categorie este AC-1. În schimb, dacă dispozitivul controlează motoare cu mecanisme grele sau schimbarea direcției de rotație, este preferabilă categoria AC-4.

Construcția contactelor și a magnetului

Contactor CJX93P50A pentru compresor pompă de căldură utilizează schema clasică cu dublă rupere. În plus, partea mobilă centrală este echipată cu o arc pentru creșterea fiabilității. Producătorii au prevăzut fixarea plăcilor magnetice în 12 locuri, șase dintre ele fiind prin ciocănire, pentru a spori rezistența construcției. Pentru reducerea vibrațiilor, s-au adăugat amortizoare din cauciuc pe partea fixă, iar bobinele supraconstrictate previn rebound-ul armăturii la trecerea prin zero a fazei.

Contacte auxiliare NC1

În circuitele de control, unde curenții și tensiunile sunt mici, comutarea poate fi dificilă din cauza peliculei de oxid pe contacte. În timpul comutării, partea mobilă cu arc se deplasează, curățând stratul superior al contactelor. Ca rezultat, marcajele perpendiculare sporesc frecarea și asigură o curățare și mai eficientă.

---

Seria de contactori CJX9

Contactorii din seria CJX9 sunt foarte populari datorită construcției fiabile, bazate pe soluții testate. În plus, aceste dispozitive sunt excelente pentru comutarea circuitelor electrice în diverse echipamente industriale.

Dacă combinați cContactor CJX93P50A pentru compresor pompă de căldură cu relee termice, puteți proteja echipamentele electrice de suprasarcină. Seria acoperă o gamă largă de curenți nominali, de la 9 la 95A, și oferă extindere funcțională prin module suplimentare:

• Contactor cu întârziere de timp;
• Reversibil;
• Relee electromagnetice de pornire;
• Contactor pentru circuite KRM;
• Starturi multifuncționale tip „stea-triunghi”.

Caracteristici tehnice

• Tensiunea circuitelor: până la 690V.
• Frecvența rețelei: până la 60Hz.
• Circuite de control: curent alternativ sau continuu (modelele cu litera Z suportă curent continuu).
• Bobine de comandă: tensiune de 220V.
• Durata de funcționare: până la 1200 cicluri pe oră (categoria AC-3, 380/400V).
• Durabilitate: până la 10 milioane de cicluri de comutare.

Datorită acestor caracteristici, Contactor CJX93P50A pentru compresor pompă de căldură asigură o funcționare fiabilă și eficientă, conform standardelor moderne.

---
