Supapa reversibilă 4 căi DSF-20 este un component de înaltă calitate destinat pompei de căldură și sistemelor de climatizare. Supapă reversibilă 4 căi DSF-20 asigură controlul fiabil al direcției fluxului de agent frigorific, permițând sistemului să funcționeze eficient atât în modul de răcire, cât și în modul de încălzire.

Supapă reversibilă 4 căi DSF-20. Caracteristici

• Patru conexiuni de tub:
  • Trei conexiuni de cupru cu diametru mai mare sunt poziționate pe aceeași parte.
  • O conexiune mai mică este situată pe partea opusă.
  • Conexiunea medie este linia de aspirație permanentă.
  • Conexiunea mică este linia de presiune permanentă.
• Supapă pilot electromagnetică cu bobină:
  • Permite comutarea direcției fluxului de agent frigorific la aplicarea alimentării electrice.
  • Două poziții de comutare – fără poziții intermediare.

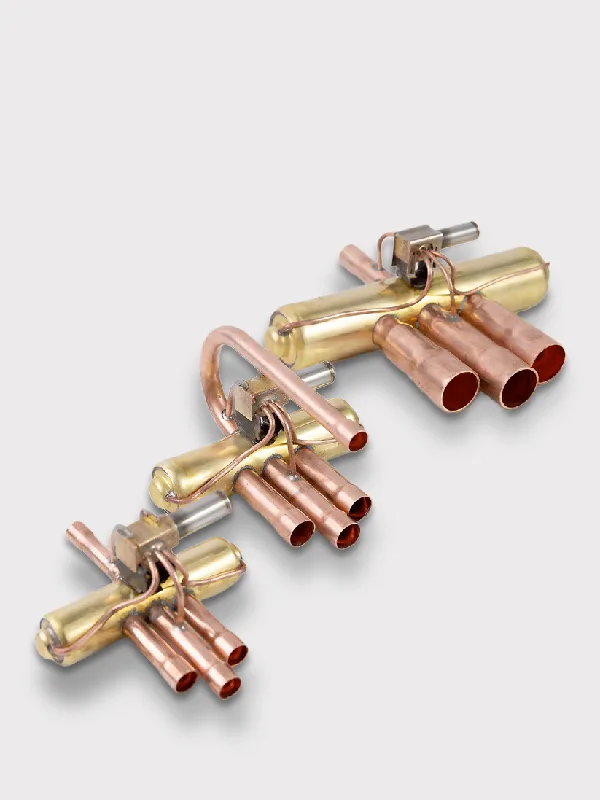

Fig. 1. Supapă reversibilă cu patru căi DSF-20 în modurile de încălzire și răcire.

Supapă reversibilă 4 căi DSF-20. Funcționare

Situația 1: Bobina este alimentată

1. Presiunea ridicată ajunge în camera dreaptă a mecanismului de supapă.
2. Presiunea din camera stângă se descarcă prin linia de aspirație.
3. Supapa se deplasează spre stânga, deschizând principalele căi pentru fluxul de agent frigorific.

Situația 2: Bobina este deconectată

1. Presiunea ridicată ajunge în camera stângă a supapei.
2. Presiunea din camera dreaptă se descarcă prin conexiunea inferioară.
3. Supapa se deplasează spre dreapta, redirecționând fluxurile.

Supapă reversibilă 4 căi DSF-20. Avantaje și fiabilitate

• Reducerea fluctuațiilor de presiune: Asigură funcționarea stabilă și eficientă a supapei.
• Comutare fiabilă: Mecanismul de supapă folosește diferențele de presiune între partea de înaltă și cea de joasă presiune.
• Compatibilitate cu diferite sisteme: Supapa se integrează ușor în liniile de gaz cald și aspirație.

Montaj și utilizare

1. Soudare: Utilizați cupru și lipici dur („Silfos 15”). În timpul lipirii, se recomandă răcirea supapei cu o cârpă umedă pentru a preveni supraîncălzirea.
2. Integrarea în sistem:
   • Liniile de gaz cald se conectează la conexiunea mică.
   • Liniile de aspirație — la conexiunea medie mare.
3. Aplicare:
   • Se potrivește pentru sisteme „unu la unu”, utilizate în pompe de căldură „aer-aer” și sisteme de climatizare.
   • Este eficient pentru reversarea circuitului și dezghețarea evaporatoarelor.

Supapă reversibilă 4 căi DSF-20. Caracteristici tehnice

• Material: Cupru de înaltă calitate.
• Diametrul conexiunilor de tub: Mediu — linia de aspirație permanentă, mic — linia de presiune.
• Moduri de funcționare: Comutarea între încălzire și răcire.

Numele produsului	Supapă reversibilă 4 căi DSF-20
Greutate netă	0.78 kg
Rezistență la vibrații [m/s²]	19.6 m/s²
Grup de produse	Supapă reversibilă 4 căi DSF-20
Intervalul de temperatură ambient [°C], [Max]	55 °C
Intervalul de temperatură ambient [°C], [Min]	-20 °C
Intervalul de temperatură ambient [°F], [max.]	131 °F
Intervalul de temperatură ambient [°F], [min.]	-4 °F
Intervalul de temperatură de funcționare [°C] [Max]	120 °C
Intervalul de temperatură de funcționare [°C] [Min]	-20 °C
Intervalul de temperatură de funcționare [°F] [max.]	248 °F
Intervalul de temperatură de funcționare [°F] [min.]	-4 °F
Bobină	Nu
Cantitate în pachet	24 buc
Max. OPD [psig]	450 psig
Max. OPD [bar]	31 bar
Max. volum de scurgere [cm³/min]	4000 cm³/min
Temperatura maximă a carcasei supapei [°C]	120 °C
Greutate brută	0.85 kg
Min. OPD [bar]	3 bar
Denominare tip	DSF-20
Dimensiune conexiune pentru tubul de aspirație [inch]	7/8
Dimensiune conexiune pentru tubul de aspirație [mm]	22,4 mm
Dimensiune conexiune pentru evaporator/condenser [inch]	7/8
Dimensiune conexiune pentru evaporator/condenser [mm]	22,4
Capacitatea R407C la Δp: 0,1 bar (condiție 1) [kW]	15,91 kW
Capacitatea R407C la Δp: 0,1 bar (condiție 2) [kW]	14,7 kW
Capacitatea R407C la Δp: 0,2 bar (condiție 1) [kW]	22,4 kW
Capacitatea R407C la Δp: 0,2 bar (condiție 2) [kW]	20,7 kW
Capacitatea R410A la Δp: 0,1 bar (condiție 1) [kW]	19,5 kW
Capacitatea R410A la Δp: 0,1 bar (condiție 2) [kW]	17,58 kW
Capacitatea R410A la Δp: 0,2 bar (condiție 1) [kW]	27,51 kW
Capacitatea R410A la Δp: 0,2 bar (condiție 2) [kW]	24,8 kW
Dimensiune tub de evacuare [inch]	1/2
Dimensiune tub de evacuare [mm]	12,8 mm
Standard de rezistență la vibrații	JIS C 60068-2-6
Standard de rezistență la lovituri	JIS C 60068-2-27
Conector tehnologic, material	Cupru
Tip	STF
Dimensiune conexiune pentru tubul de evacuare [inch]	1/2
Dimensiune conexiune pentru tubul de evacuare [mm]	12,8 mm
Capacitate de lucru R407C la Δp: 0,1 bar (condiție 1) [kW]	15,91 kW
Capacitate de lucru R407C la Δp: 0,1 bar (condiție 2) [kW]	14,7 kW
Capacitate de lucru R407C la Δp: 0,2 bar (condiție 1) [kW]	22,4 kW
Capacitate de lucru R407C la Δp: 0,2 bar (condiție 2) [kW]	20,7 kW
Capacitate de lucru R410A la Δp: 0,1 bar (condiție 1) [kW]	19,5 kW
Capacitate de lucru R410A la Δp: 0,1 bar (condiție 2) [kW]	17,58 kW
Capacitate de lucru R410A la Δp: 0,2 bar (condiție 1) [kW]	27,51 kW
Capacitate de lucru R410A la Δp: 0,2 bar (condiție 2) [kW]	24,8 kW
Dimensiune tub de evacuare [inch]	1/2
Dimensiune tub de evacuare [mm]	12,8 mm
Standard de rezistență la vibrații	JIS C 60068-2-6
Standard de rezistență la lovituri	JIS C 60068-2-27
Conector tehnologic, material	Cupru
Tip	STF
Dimensiune conexiune pentru tubul de evacuare [inch]	1/2
Dimensiune conexiune pentru tubul de evacuare [mm]	12,8 mm
Capacitate de lucru R407C la Δp: 0,1 bar (condiție 1) [kW]	15,91 kW
Capacitate de lucru R407C la Δp: 0,1 bar (condiție 2) [kW]	14,7 kW
Capacitate de lucru R407C la Δp: 0,2 bar (condiție 1) [kW]	22,4 kW
Capacitate de lucru R407C la Δp: 0,2 bar (condiție 2) [kW]	20,7 kW
Capacitate de lucru R410A la Δp: 0,1 bar (condiție 1) [kW]	19,5 kW
Capacitate de lucru R410A la Δp: 0,1 bar (condiție 2) [kW]	17,58 kW
Capacitate de lucru R410A la Δp: 0,2 bar (condiție 1) [kW]	27,51 kW
Capacitate de lucru R410A la Δp: 0,2 bar (condiție 2) [kW]	24,8 kW
Dimensiune tub de evacuare [inch]	1/2
Dimensiune tub de evacuare [mm]	12,8 mm

Supapă reversibilă 4 căi DSF-20. Avantaje ale alegerii

• Eficiență energetică: Reducerea pierderilor de presiune crește eficiența sistemului.
• Durabilitate: Construcția fiabilă asigură o durată lungă de viață.
• Versatilitate: Compatibilă cu diferite sisteme de răcire și pompe de căldură.

Comandați astăzi Supapă reversibilă 4 căi DSF-20 și asigurați funcționarea fără probleme a sistemului dumneavoastră!

---
