3E642E – универсальный заточной станок с гидравлическим приводом – назначение, применение и преимущества

3E642E – универсальный заточной станок с гидравлическим приводом – это универсальный станок для заточки инструментов, предназначенный для заточки и финишной обработки наиболее распространенных типов режущих инструментов. Оборудование позволяет обрабатывать фрезы, конические сверла и другие инструменты из инструментальной стали, твердых сплавов и керметных материалов с использованием абразивных, алмазных или КНБ-дисков.

Объем

3E642E – универсальный заточной станок с гидравлическим приводом, используемый в металлообрабатывающих цехах, на заводах и в центрах восстановления инструментов. Он позволяет как затачивать, так и выполнять прецизионную шлифовку современных инструментов, в том числе изготовленных из керамико-металлических композитов, отличающихся высокой термостойкостью и износостойкостью.

История и модернизация

3E642E – универсальный заточной станок с гидравлическим приводом, заменивший более старую модель 3D642E и являющийся улучшенной версией 3E642. Главное отличие – гидравлический привод стола, обеспечивающий плавное движение и повышающий производительность. Первоначально производство этой модели было прекращено в 1994 году, но позже, благодаря высокому спросу, она вернулась на рынок.

Выполненные операции

3E642E – универсальный заточной станок с гидравлическим приводом, способный выполнять следующие виды заточки:

• наружная цилиндрическая шлифовка;
• внутренняя цилиндрическая шлифовка;
• плоскошлифовка;
• заточка многолезвийных инструментов.

Принцип работы

Инструменты можно заточить двумя основными способами:

1. Продвижение по вращению

Материал удаляется с каждого зуба по очереди. После поворота заготовки цикл повторяется. Этот метод может использоваться вручную или автоматически.

2. Продвигать на каждом зубе

Каждый зуб обрабатывается индивидуально до упора. После каждого цикла диск отводится назад, и операция повторяется для следующего зуба.

Особенности конструкции

• Прочная чугунная рама для устойчивости и снижения вибрации;
• гидравлический привод стола без люфта;
• возможность установки синусоидальной пластины;
• Система пылеудаления для улучшения условий труда;
• вращение оси диска на 360° по горизонтали;
• Осевой наклон: +20° / -40°;
• Механизированный подъем и опускание шлифовальной головки.

Технологические возможности

3E642E – универсальный заточной станок с гидравлическим приводом, позволяющий обрабатывать детали диаметром до 330 мм и длиной до 1040 мм. Благодаря множеству принадлежностей, оборудование может обрабатывать практически любой тип режущего инструмента.

Аксессуары и опции

Машина может быть оснащена более чем 38 дополнительными устройствами, в том числе:

• радиусные фрезы;
• цилиндрическое шлифовальное оборудование;
• системы охлаждения;
• устройства для зажима сложных деталей.

Доступные версии

• непрерывный контроль скорости диска;
• ступенчатое регулирование скорости;
• закрытые стальные направляющие;
• открытые чугунные направляющие.

Основные преимущества

• высокая точность обработки;
• повышение производительности;
• универсальность в использовании;
• стабильность и долговечность;
• Адаптируемость к различным промышленным применениям.

Заключение

3E642E – универсальный заточной станок с гидравлическим приводом – остается эффективным решением для заточки и шлифовки инструментов в металлообрабатывающей промышленности. Благодаря прочной конструкции и высокой гибкости он подходит как для серийного производства, так и для восстановления.

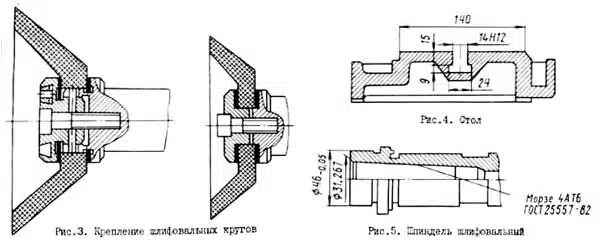

Основные габариты и места крепления заточного станка 3E642E

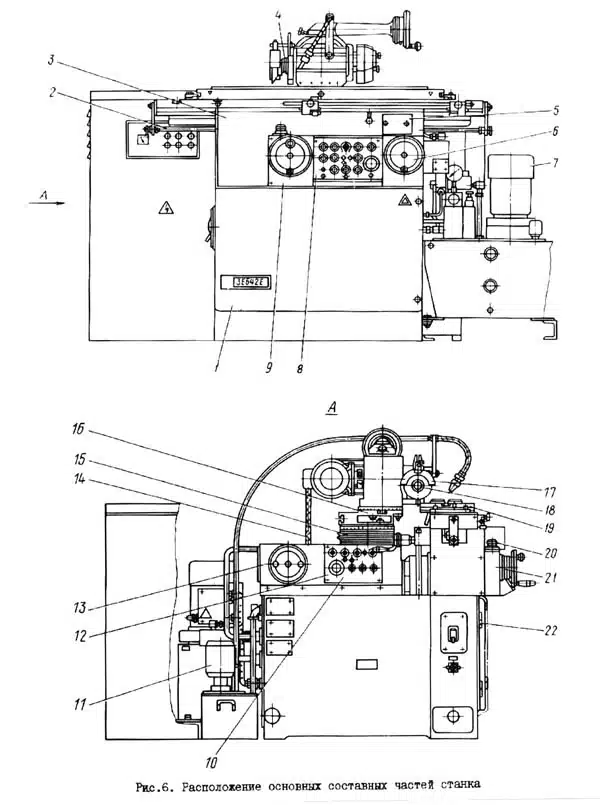

Расположение компонентов заточного станка 3E642E

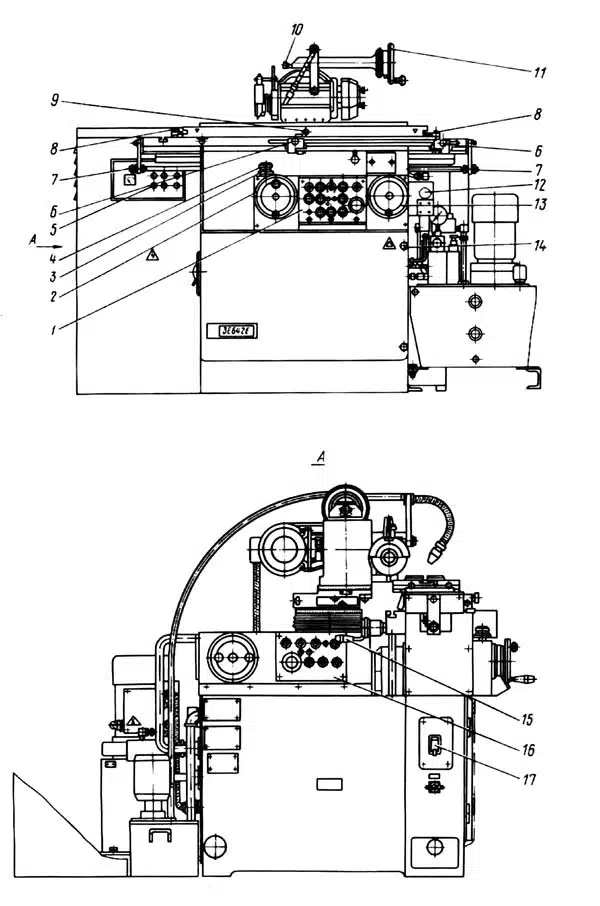

Расположение элементов управления заточного станка 3E642E.

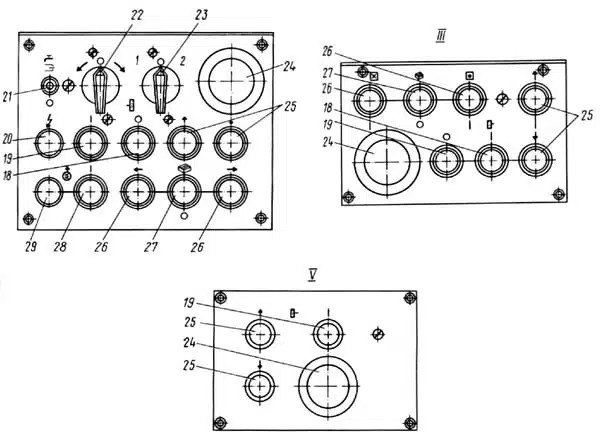

Панель управления для универсального заточного станка 3E642E

I – Главная панель управления станка 3E642E

III – Левая панель управления станка 3E642E

V – Правая панель управления станков 3E642E и 3E642

Список элементов управления заточного станка 3E642E

1. Главная панель машины
2. Быстроходный маховик
3. Рычаг включения точной перекрестной подачи
4. Точный маховик поперечной подачи
5. переключатель частоты вращения шлифовального круга
6. Столовые пробки
7. Кнопка отключения гидравлического цилиндра стола (3E642E)
8. Винт крепления поворотного стола
9. Центральный крепежный винт стола
10. Крепежный винт опоры шлифовальной головки
11. Маховик подъема шлифовальной головки
12. Клапан регулирования скорости стола (3E642E)
13. Продольное перемещение стола, маховик
14. Замки для электрических шкафов
15. Маховик перемещения стола с боковых стоек
16. Боковая панель управления
17. Автоматический вход
18. Кнопка «Остановить шлифовальный круг»
19. Кнопка «Запустить шлифовальный диск»
20. Индикатор "Машина включена"
21. Охлаждающий или вакуумный переключатель
22. переключатель направления вращения шлифовального круга
23. переключатель скорости вращения шлифовального круга
24. Кнопка «Точка»
25. Кнопка вертикального перемещения шлифовальной головки
26. Кнопка «Начать таблицу» (3E642E)
27. Кнопка «Остановить таблицу» (3E642E)
28. Кнопка «Запуск гидравлического привода» (3E642E)
29. Лампа "Гидравлический привод: включен" (3E642E)
30. Переключатель "Охлаждение, вакуум"
