Supapă reversibilă 4 căi DSF-11 pentru pompe de căldură

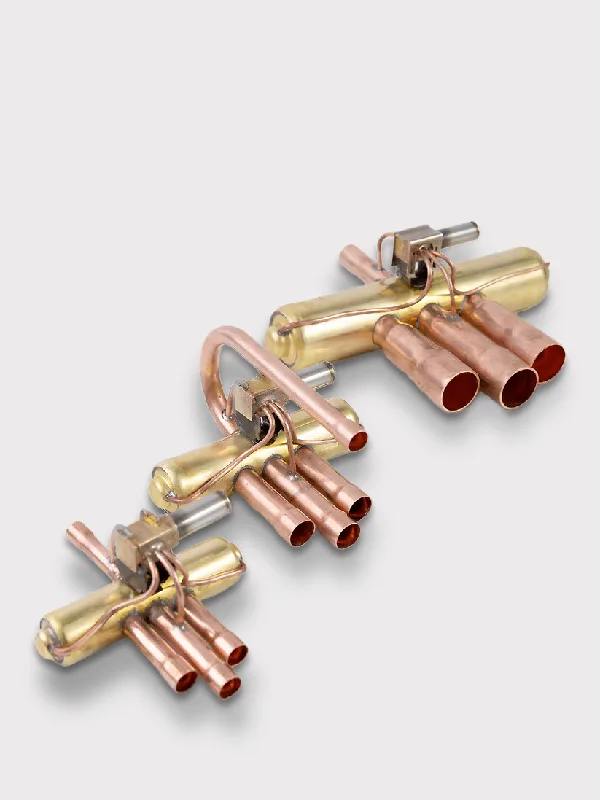

Supapă reversibilă 4 căi DSF-11

Supapa reversibilă cu patru căi DSF-11 este un component de înaltă calitate destinat pompelor de căldură și sistemelor de climatizare. Asigură controlul fiabil al direcției fluxului de agent frigorific, permițând sistemului să funcționeze eficient atât în modul de răcire, cât și în modul de încălzire.

Caracteristici supapă reversibilă 4 căi DSF-11

• Patru conexiuni de tub:
  • Trei conexiuni de cupru cu diametru mai mare sunt poziționate pe aceeași parte.
  • O conexiune mai mică este situată pe partea opusă.
  • Conexiunea medie este linia de aspirație permanentă.
  • Conexiunea mică este linia de presiune permanentă.
• Supapă pilot electromagnetică cu bobină:
  • Permite comutarea direcției fluxului de agent frigorific la aplicarea alimentării electrice.
  • Două poziții de comutare – fără poziții intermediare.

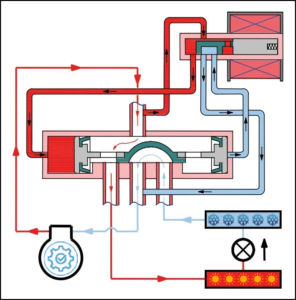

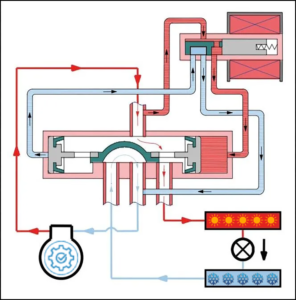

Fig. 1. Supapă reversibilă cu patru căi DSF-11 în modurile de încălzire și răcire.

Funcționare supapă reversibilă 4 căi DSF-11

Situația 1: Bobina este alimentată

1. Presiunea ridicată ajunge în camera dreaptă a mecanismului de supapă.
2. Presiunea din camera stângă se descarcă prin linia de aspirație.
3. Supapa se deplasează spre stânga, deschizând principalele căi pentru fluxul de agent frigorific.

Situația 2: Bobina este deconectată

1. Presiunea ridicată ajunge în camera stângă a supapei.
2. Presiunea din camera dreaptă se descarcă prin conexiunea inferioară.
3. Supapa se deplasează spre dreapta, redirecționând fluxurile.

Avantaje și fiabilitate

• Reducerea fluctuațiilor de presiune: Asigură funcționarea stabilă și eficientă a supapei.
• Comutare fiabilă: Mecanismul de supapă folosește diferențele de presiune între partea de înaltă și cea de joasă presiune.
• Compatibilitate cu diferite sisteme: Supapa se integrează ușor în liniile de gaz cald și aspirație.

Montaj și utilizare

1. Soudare: Utilizați găuri de cupru și lipici dur („Silfos 15”). În timpul lipirii, se recomandă răcirea supapei cu o cârpă umedă pentru a preveni supraîncălzirea.
2. Integrarea în sistem:
   • Liniile de gaz cald se conectează la conexiunea mică.
   • Liniile de aspirație — la conexiunea mare.
3. Aplicare:
   • Se potrivește pentru sisteme „unu la unu”, utilizate în pompe de căldură „aer-aer” și sisteme de climatizare.
   • Este eficient pentru reversarea circuitului și dezghețarea evaporatoarelor.

Supapă reversibilă 4 căi DSF-11. Caracteristici tehnice

• Material: Cupru de înaltă calitate.
• Diametrul conexiunilor de tub: Mediu — linia de aspirație permanentă, mic — linia de presiune.
• Moduri de funcționare: Comutarea între încălzire și răcire.

Numele produsului	Supapă reversibilă 4 căi DSF-11
Greutate netă	0.4 kg
Rezistență la vibrații [m/с²]	19.6 m/s²
Grup de produse	Supapă reversibilă cu patru căi
Intervalul de temperatură ambient [°C], [Max]	55 °C
Intervalul de temperatură ambient [°C], [Min]	-20 °C
Intervalul de temperatură ambient [°F], [max.]	131 °F
Intervalul de temperatură ambient [°F], [min.]	-4 °F
Intervalul de temperatură de funcționare [°C] [Max]	120 °C
Intervalul de temperatură de funcționare [°C] [Min]	-20 °C
Intervalul de temperatură de funcționare [°F] [max.]	248 °F
Intervalul de temperatură de funcționare [°F] [min.]	-4 °F
Bobină	Nu
Cantitate în pachet	32 pc
Max. OPD [psig]	450 psig
Max. OPD [bar]	31 bar
Max. volum de scurgere [cm³/min]	1500 cm³/min
Temperatura maximă a carcasei supapei [°C]	120 °C
Greutate brută	0.4 kg
Min. OPD [bar]	3.43 bar
Denominare tip	DSF-11
Dimensiune conexiune pentru tubul de aspirație [inch]	5/8
Dimensiune conexiune pentru tubul de aspirație [mm]	16.03 mm
Dimensiune conexiune pentru evaporator/condenser [inch]	5/8
Dimensiune conexiune pentru evaporator/condenser [mm]	16,03
Capacitate de lucru R407C la Δp: 0,1 bar (condiție 1) [kW]	7.18 kW
Capacitate de lucru R407C la Δp: 0,1 bar (condiție 2) [kW]	6.63 kW
Capacitate de lucru R407C la Δp: 0,2 bar (condiție 1) [kW]	10.11 kW
Capacitate de lucru R407C la Δp: 0,2 bar (condiție 2) [kW]	9.34 kW
Capacitate de lucru R410A la Δp: 0,1 bar (condiție 1) [kW]	8.81 kW
Capacitate de lucru R410A la Δp: 0,1 bar (condiție 2) [kW]	7.94 kW
Capacitate de lucru R410A la Δp: 0,2 bar (condiție 1) [kW]	12.43 kW
Capacitate de lucru R410A la Δp: 0,2 bar (condiție 2) [kW]	11.2 kW
Dimensiune tub de evacuare [inch]	1/2
Dimensiune tub de evacuare [mm]	12,8 mm

Supapă reversibilă 4 căi DSF-11. Avantaje ale alegerii

• Eficiență energetică: Reducerea pierderilor de presiune crește eficiența sistemului.
• Durabilitate: Construcția fiabilă asigură o durată lungă de viață.
• Versatilitate: Compatibilă cu diferite sisteme de răcire și pompe de căldură.
